Graf Versickerungsset Sicker-Tunnel online kaufen

Graf Versickerungsset Sicker-Tunnel

Platzsparend und preiswert. Vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert. Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten. Das Versickerungsset Sicker-Tunnel lässt sich beliebig dimensionieren und die Verlegung erfolgt in einer Ebene. Die Montage der Module ist einfach, schnell, variabel und ohne schweres Gerät durchführbar durch das leichte Gewicht eines Sicker-Tunnels.

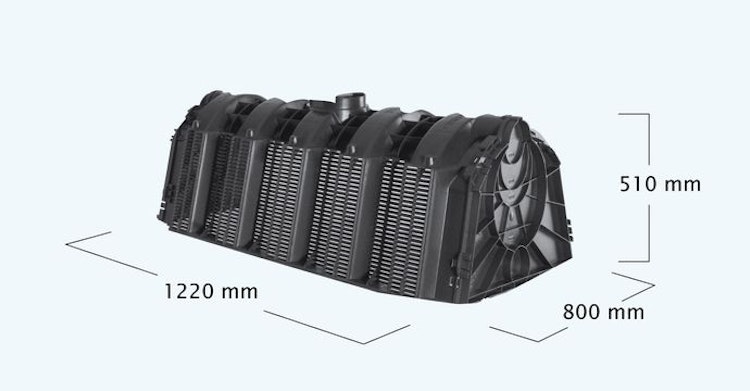

Abmessungen

Volumen (l)	Länge (mm)	Breite (mm)	Höhe (mm)	Gewicht (kg)
300	1220	800	510	13
600	2380	800	510	26
900	3540	800	510	38
1200	4700	800	510	48
1800	7020	800	510	71
2100	8180	800	510	78
2400	9340	800	510	88
3000	11 660	800	510	109
3600	13 980	800	510	130
4200	16 300	800	510	156

Zusammenfassend:

Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickeltes Rigolenelement zur kontrollierten Ableitung des Regenwassers in den Untergrund.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten je Reihe.
Beliebig dimensionierbar
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit 59kN/m² dauerhaft belastbar und damit LKW-befahrbar.

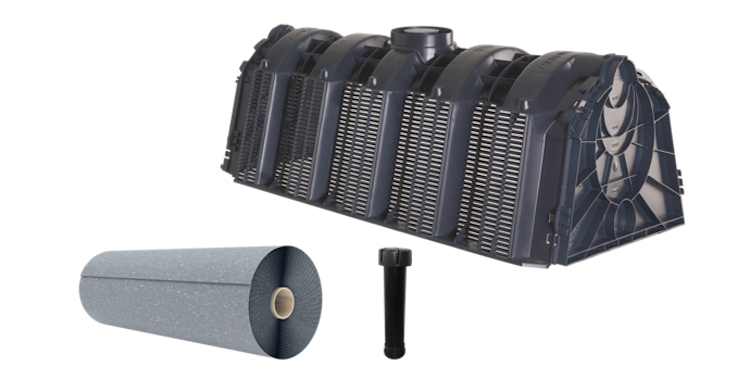

Versickerungsset Sicker-Tunnel bestehend aus: Sicker-Tunnel LKW, 2 Endplatten, Entlüftungsabschluss DN 100 und GRAF-Tex Geotextil

Unser Lieferservice bringt Ihnen Ihren Graf Versickerungsset bis an Ihre Bordsteinkante. Die Lieferung erfolgt mit einem großen 40 Tonnen-LKW. Daher ist es notwendig, dass der Anfahrtsweg zu Ihrer Lieferadresse für einen solchen LKW befahrbar ist.

Das Abladen dieses Sicker-Tunnels mittels Hebebühne ist aufgrund seiner Außmaße leider nicht möglich. Daher bitten wir Sie beim Abladen um Ihre Unterstützung. Bitte sorgen Sie für Helfer in ausreichender Zahl oder für geeignete Gerätschaften (z.B.Rampe) oder Fahrzeuge (Bagger, Kran, Stapler), um Ihren neuen Erdtank zusammen mit unserem Fahrer sicher vom LKW abzuladen.

Graf Optimax-Filter Extern

Dachfläche bis max. 350 m²
95% Wasserausbeute
Maschenweite 0,35 mm

450,00 € inkl. 19% MwSt.

Graf Minimax-Filter Extern

Dachfläche max. 350 m²
95% Wasserausbeute
Maschenweite 0,5 mm

379,00 € inkl. 19% MwSt.

Graf Inspektionsabschluss T 220

5 Jahre Garantie
Besonders platzsparend
UV-stabil

48,60 € inkl. 19% MwSt.

Wie tief muss so ein Sickertunnel unter "die Erde" damit er nachdem auch noch darüber gepflastert wurde man ihn befahren kann? MfG

Die Mächtigkeit des Sickerraums unterhalb Unterkante Sickertunnel muss, bezogen auf den mittleren höchsten Grundwasserstand, grundsätzlich mindestens 1 m betragen.

Kann man den Sickertunnel auch für geklärtes Abwasser aus einer Biokläranlage verwenden?

Ja, das ist möglich.

1. Wie groß muss der Tunnel sein, wenn ein Haus mit einer Dachfläche von 80 Quadratmetern angeschlossen werden soll?2. Muss der Sickertunnel noch mit Kies verfüllt werden? 3. Muss er in Vlies eingewickelt werden? 4. Wodurch wird verhindert, dass in den Sickertunnel Sand eindringt? Das sind viele Fragen. Ich bedanke mich schon im Voraus für die Antworten. Sie haben sicher gemerkt, dass ich kein Fachmann bin. Aber ich muss mich leider damit beschäftigen, da auf meinem Grundstück ein Versickerungsproblem bei ganz ganz schlechten Bodenverhältnissen aufgetreten ist. Es versickert kaum Wasser bei dem jetzt vorhandenen kleinen Sickerschacht.

Zu Ihren Fragen:

zu 1.: die größe des Tunnels ist nicht nur abhängig von Ihrer Dachfäche, sondern auch von Ihrer Bodenbeschaffenheit. zu.2. und 3.: der Sickertunnen muss nicht mit Kies verfüllt werden aber mit einem Vlies eingeschlagen werden. zu 4.: die Verschmutzung des Sickerblocks kann nur durch einen Filter im Zulauf verhindert werden.

Generell können wir, bzw. die Fa. Graf Ihnen gerne die Dimensionierung Ihrer Versickerungsanlage berechnen. Hierzu werden aber neben der Dachfläche wie schon erwähnt die Untergrundbeschaffenheit, und Ihre Postleitzahl benötigt. Die Untergrundbeschaffenheit finden Sie z.B. in einem Bodengutachten, oft kann man so etwas auch bei der Gemeinde bekommen.
