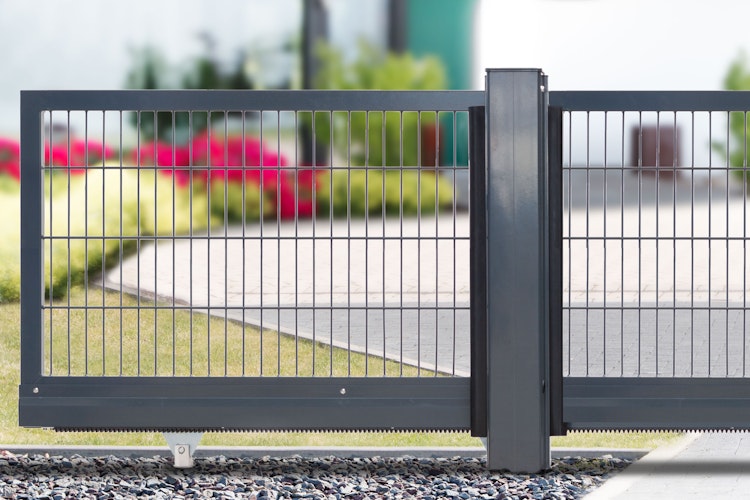

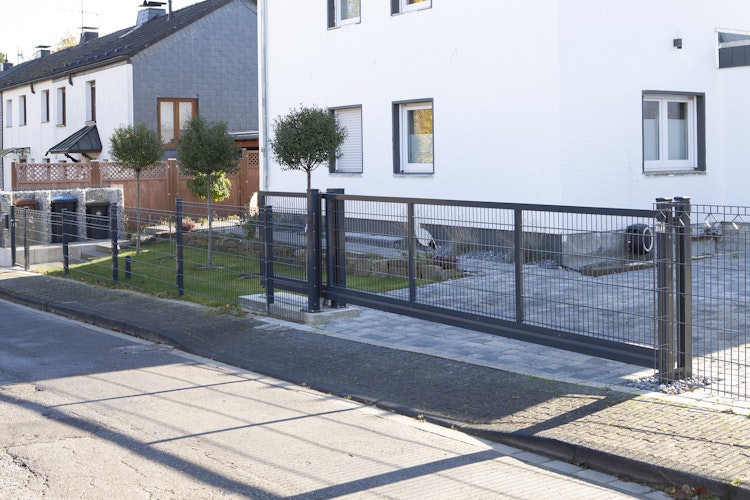

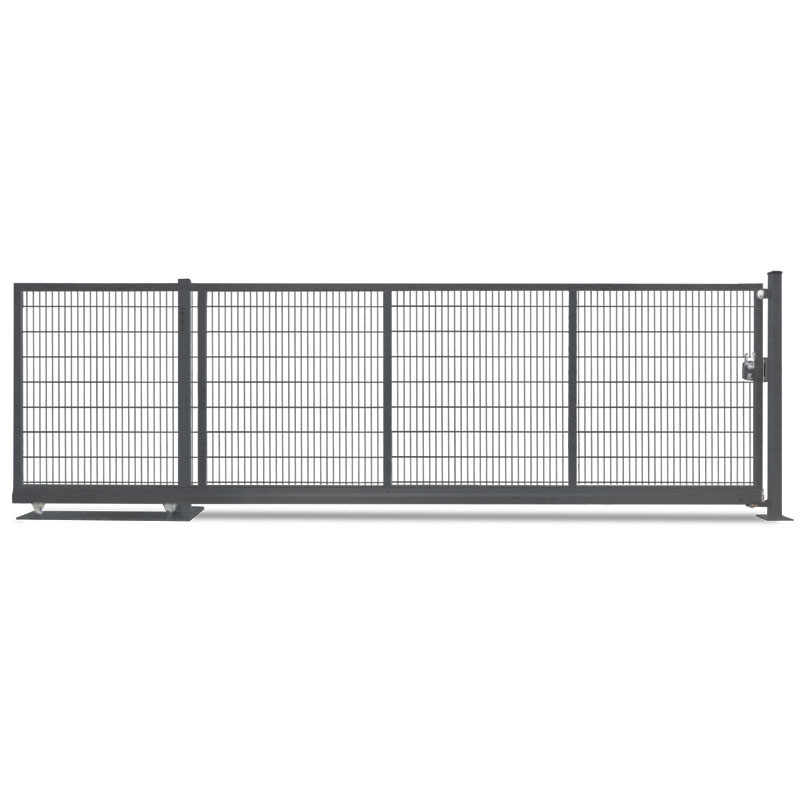

Das freitragende dz Schiebetor V-Star F60  / E-Antrieb wird als Komplettset geliefert. Der Elektroantrieb ist im Führungspfosten integriert. Im Lieferumfang enthalten sind ein Locinox Schiebetorschloss mit Aluminiumgehäuse und Edelstahlmechanismus inkl. Drückergarnitur. Das leichte Schiebetor für den privaten und gewerblichen Bereich überzeugt durch ausgeklügelte Technik, Vielseitigkeit und ansprechende Optik. Durch die ausgezeichnete Balance und Leichtläufigkeit lässt sich das Schiebetor problemlos von Hand bewegen.
Es ist in verschiedenen Standardausführungen erhältlich, kann aber auch ganz nach Kundenwunsch mit jedem dz Zaunfeld konfiguriert werden.
Sprechen Sie bei besonderen Wünschen unsere Berater an und lassen sich ein individuelles Angebot erstellen.

Füllung: Doppelstab 8/6/8
Rahmen: 60 x 40 mm
Farbe: Feuerverzinkt, Anthrazit RAL 7016, Moosgrün RAL 6005
Lichte Weite: 3000 - 3500 mm, 4000 - 4500 mm
Höhe: 1000 mm, 1200 mm, 1400 mm, 1600 mm, 1800 mm, 2000 mm

Pfosten:

• 80 x 290 mm Einlaufpfosten, Doppel zum Aufdübeln mit Einlaufgabel und Auflaufschuh

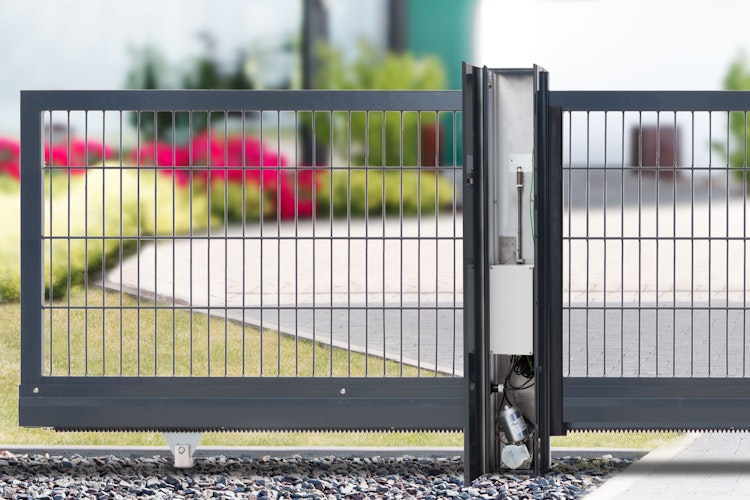

• 150 x 150 mm Führungspfosten mit integriertem E-Antrieb auf Laufwerksgrundplatte montiert
• 100 x 100 mm Gegenpfosten inkl. Zubehör

Was ist für den Aufbau zu beachten?

Für die Entladung und die Montage des Schiebetors wird ein geeignetes Hubmittel (Stapler / Kran) benötigt. Nach Erstellung des Fundaments wird der Torflügel mit Führungspfosten durch ein geeignetes Hubmittel auf dem Fundament  positioniert und ausgerichtet.
Den Fundamentplan finden Sie HIER

Tormaße

Elektroantrieb

Gewicht

Feuerverzinkung

Beim Feuerverzinken wird Stahl in eine Schmelze aus flüssigem Zink getaucht, deren Temperatur bei ca. 450 °C liegt. Unterschieden wird zwischen

• dem Stückverzinken, bei dem unterschiedlich geformte Stahlteile (beispielsweise Treppenelemente oder Geländer) in das Zinkbad getaucht werden und
• dem kontinuierlichen Endlosverfahren für Halbzeuge wie Bleche, das auch Bandverzinken oder Sendzimir-Verzinken genannt wird.

Die kontinuierliche Bandverzinkung ist auch unter der Bezeichnung Sendzimirverfahren (benannt nach Tadeusz Sendzimir) bekannt. Bandverzinkungsanlagen kombinieren den Prozess des Feuerverzinkens mit dem des Glühens. Sie bestehen aus einer Einlaufzone, einer Behandlungszone und einer Kühlzone.

Ausgangsmaterial ist in der Regel ungeglühtes kaltgewalztes Stahlband/draht, das zu einem Coil (Bund) aufgewickelt ist. Die Bandlänge eines solchen Coils kann bis zu 3000 m betragen. Im Einlaufteil wird das Stahlband vom Coil abgewickelt. Zwei Abwickelhaspeln und eine Schweißmaschine ermöglichen die Herstellung von Endlosbändern, so dass die Anlage kontinuierlich gefahren werden kann.

Der eigentliche Behandlungsteil besteht aus dem Durchlaufofen, dem Schmelzbad, einer Vorrichtung zur Einstellung der Zinkauflage und der Kühlung. Dem Durchlaufofen ist bei moderneren Anlagen meist eine Reinigungssektion vorgeschaltet, die Rückstände des Kaltwalzens bzw. Korrosionsschutzöl entfernt. Der Durchlaufofen ist unterteilt in die direkte beheizte Vorwärmzone, die indirekt beheizten Reduktions- und Haltezonen, sowie die Kühlzone. In der Vorwärmzone wird das Band schnell auf etwa 450–650 °C erwärmt. Dieser Teil wird auch Oxidationszone genannt. Hier erfolgte eine oxidative Reinigung des Bandes, beispielsweise durch Abbrennen von Emulsionsrückständen aus dem Kaltwalzen. In der Reduktions- und Haltezone wird das Band weiter in einer reduzierenden Schutzgasatmosphäre (Formiergas: etwa 25 bis 28 % Wasserstoff in Stickstoff) auf etwa 800 °C erwärmt und bei dieser Temperatur gehalten. Das Band wird kontinuierlich geglüht, dabei werden durch Rekristallisation des Stahls die gewünschten mechanischen Eigenschaften des Grundwerkstoffs eingestellt. Daneben werden in der Vorwärmzone gebildete Eisenoxide reduziert. Die nachfolgende Kühlzone ist durch eine Schleuse (Rüssel) mit dem Schmelzbad verbunden. In der Kühlzone wird das Band unter Schutzgas auf eine Temperatur nahe der Schmelzbadtemperatur abgekühlt.

Das Band taucht schräg nach unten in das Schmelzbad (Badtemperatur bei Zink etwa 460 °C) ein, wird durch eine Rolle im Bad nach oben umgelenkt und verlässt das Schmelzbad wieder. Beim Austritt aus dem Bad reißt das Band eine von der Bandgeschwindigkeit abhängige Metallmenge mit sich, die weit über der gewünschten Überzugsdicke (Auflage) liegt. Das noch flüssige überschüssige Überzugsmetall wird im sogenannten Düsenabstreifverfahren mit einem gerichteten Luftstrahl aus einer breiten Flachdüse auf der Vorder- und Rückseite abgestreift. Die so einstell- und regelbare Überzugsdicke hängt von der Bandgeschwindigkeit, dem Abblasdruck und dem Düsenabstand vom Band ab (Hierzu siehe auch: Elektromagnetische Bandstabilisierung). Danach wird das Band durch Jetkühler mit Luft abgekühlt, wobei der metallische Überzug auf der Bandoberfläche erstarrt. Die dabei gebildete Kristallstruktur und deren Aussehen hängt von der Art des Überzugs und den Bedingungen des Erstarrungsvorgangs ab.

dz Schiebetor V-Star F60 inkl. Einlauf-, Führungs- und Gegenpfosten, Locinox Schiebetorschloss mit Aluminiumgehäuse und Edelstahlmechanismus inkl. Drückergarnitur in gewünschter Ausführung

• Montageanleitung dz Schiebetor V-Star F60
